声明
本文档为气相色谱仪衬管清洗的标准操作程序，所有技术描述均为实验室常规方法，操作者须遵守所在单位安全规定及环保法规。
适用对象：气相色谱仪（GC）操作与维护人员

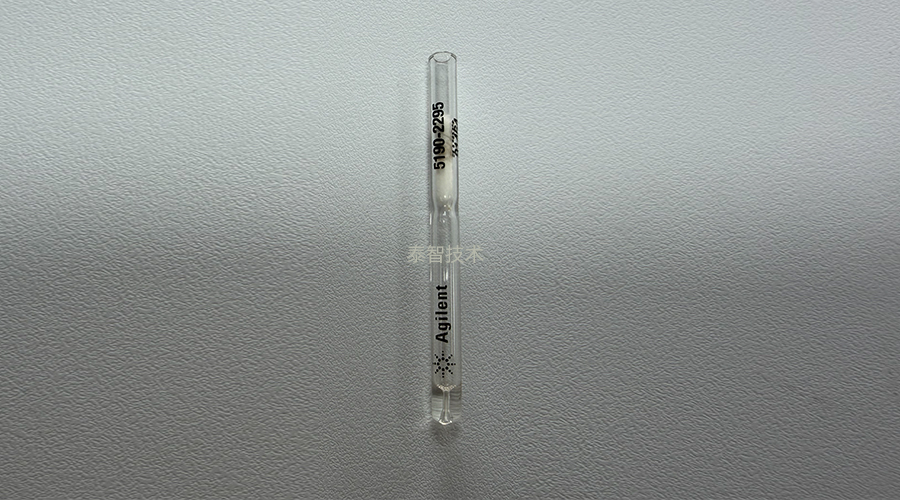

适用范围：玻璃衬管、金属衬管（不锈钢）、玻璃棉填充衬管
1 污染物分类与清洗策略总览
| 污染物类型 | 典型来源 | 推荐清洗方法 | 是否需更换衬管 |
| 高沸点有机物（油状） | 油脂、增塑剂 | 有机溶剂超声（甲醇/丙酮或甲苯） | 否 |
| 热分解产物（碳化物） | 糖类、蛋白质、聚合物 | DMSO浸泡+超声，或高温煅烧（玻璃管） | 重度碳化可尝试煅烧 |
| 颗粒物 | 粉尘、柱填料 | 物理刷洗+溶剂冲洗 | 否 |
| 无机盐/酸残留 | 缓冲盐、磷酸、三氟乙酸 | 稀硝酸（≤10%）超声，随后大量水洗 | 若出现蚀坑则更换 |
重要说明：本文使用稀硝酸仅针对玻璃衬管， 操作者不得在不具备强制通风条件的场所进行相关操作，配套的防护装备——包括耐酸型手套、眼部护具以及全身防护实验服——缺一不可。在制备稀硝酸溶液时，应预先量取所需体积的纯水置于容器中，再将浓硝酸沿着容器壁缓慢转移至水相液面以下，操作过程中须伴随持续搅拌以促进热量均匀散发，待温度自然回落至室温后方可终止搅拌。
2 清洗前准备
2.1 工具与试剂
机械工具：尼龙衬管刷、无尘布、聚四氟乙烯镊子。
设备：超声波清洗机（40~60W）、烘箱（可调至105℃）、马弗炉（仅玻璃衬管）。
安全防护：耐酸/有机溶剂手套、护目镜、通风橱。
清洗溶剂：
| 溶剂 | 适用对象 | 操作条件 |
| 甲醇:丙酮（1:1） | 常规有机物 | 超声≤15min |
| 甲苯或正己烷 | 重油、沥青质 | 超声+浸泡，金属管≤30min |
| 二甲基亚砜（DMSO） | 碳化物 | 50~60℃浸泡2h，避免皮肤接触 |
| 稀硝酸（10% v/v，用纯水稀释浓硝酸） | 无机盐、碱性残留、金属氧化物 |
仅限玻璃衬管，超声≤10min后立即水洗 |
2.2 污染等级判定
轻度：浅黄变色，无积碳 → 物理清除或短时有机溶剂超声。
中度：油膜或局部黑斑 → 化学浸渍法。
重度：焦炭层覆盖、内壁腐蚀 → 玻璃管：煅烧（仅限无镀层）；金属管：直接报废。
3 清洗操作方法
3.1 物理清除法（轻度污染）
取出衬管，无尘纸擦拭外壁。
尼龙刷蘸甲醇或丙酮，单向刷洗内壁3~5次。
玻璃棉处理：若玻璃棉仅表面变色，可轻轻剥离表层，保留下层洁净棉。
若玻璃棉已全部变黑或结焦，必须彻底取出，清洗衬管后重新填充新鲜去活玻璃棉。
氮气吹扫碎屑。
3.2 化学浸渍法（中度污染）
通用流程：衬管浸入溶剂 → 超声10~15min → 取出后纯水冲洗3次 → 甲醇脱水 → 氮气吹干。
针对性方案：
有机物/油性残留：甲苯浸泡1h + 超声15min → 甲醇置换 → 水洗。
无机盐或酸性残留（使用稀硝酸）：
仅限玻璃衬管。
配制10%（v/v）稀硝酸（将浓硝酸缓慢加入纯水中，搅拌冷却）。
将衬管完全浸入，超声处理不超过10分钟。
立即取出，用大量纯水冲洗至少5次，直至冲洗液pH试纸呈中性；随后用甲醇漂洗，最后干燥。
注意：金属衬管绝对禁止接触硝酸。
碳化物：DMSO在50~60℃浸泡2h（加盖） → 冷却后超声10min → 水洗多次 → 甲醇脱水。
安全提示：所有酸液操作必须在通风橱内进行，废液收集于专用耐酸容器中。
3.3 高温煅烧法（仅玻璃衬管，重度碳化）
步骤：
将衬管置于马弗炉陶瓷舟中，升温速率≤5℃/min，450℃保持60min，自然冷却至＜100℃取出（不可急冷）。
灰分去除：
煅烧后残留灰分使用稀硝酸（10%）快速浸泡1~2分钟，或用0.1 mol/L稀盐酸替代，随后大量纯水冲洗。
检查裂纹或白雾状腐蚀，如有则报废。
限制：
金属衬管严禁煅烧；有惰性涂层的玻璃管煅烧会破坏涂层。
4 清洗后处理与验证
4.1 干燥与验收
干燥：105℃烘箱30min，或氮气吹干后置于干燥器中。
验收标准：
目视无可见残留、无纤维。
透光观察（玻璃管）：无雾状、无颗粒阴影。
轻微划痕可接受；深度划痕（能卡住进样针尖）→ 废弃。
4.2 安装后的性能验证（量化指标）
空白运行：程序升温从50℃至进样口最高允许温度，保持10min。
验收：
任何未知峰的峰高不得超过基线噪声的2倍，且峰面积＜1000（单位根据检测器灵敏度设定）。
若出现溶剂峰（来自清洗溶剂）可忽略。
灵敏度测试：
进样标准品（如正构烷烃混合物，浓度10 ng/μL）。
计算最早洗脱峰的信噪比（S/N），应不低于新衬管的80%。
重复性测试：
连续进样5次，目标峰面积RSD ≤ 5%。
5 衬管选型与维护周期
5.1 选型参考
| 样品类型 | 推荐衬管 | 玻璃棉 | 特殊维护 |
| 挥发性有机物 | 去活玻璃管 | 无 | 每月硅烷化处理 |
| 生物样品（血、尿） | 玻璃棉填充管 | 是 | 每批更换玻璃棉 |
| 酸性/腐蚀性样品 | 惰性涂层玻璃管 | 可选 | 禁用酸洗，仅用有机溶剂+水 |
| 高温（＞350℃） | 不锈钢金属管 | 否 | 可用50-60℃有机溶剂超声，不可酸泡 |
5.2 维护周期
日常分析（≤20针/天）：每2周物理清除。
复杂基质（重油、生物样品）：每批（≤50针）化学清洗。
玻璃棉更换：变黑或每2个月。
衬管报废：贯穿裂纹、＞0.5mm蚀坑、清洗后空白验证失败。
6 常见专业问题与解答（FAQs）
Q1：清洗后依然峰拖尾，如何硅烷化去活？
→ 使用二氯二甲基硅烷的严格流程（针对玻璃管）：
在干燥氮气环境或手套箱中操作（湿度＜30%）。
配制5%二氯二甲基硅烷的无水甲苯溶液。
将洁净、干燥的玻璃衬管完全浸入，密封过夜（12~16h）。
取出后依次用无水甲苯、无水甲醇各漂洗3次，最后用纯水洗净。
105℃烘干1h。
警告：二氯二甲基硅烷遇水剧烈放热并产生氯化氢气体，严禁在敞口潮湿条件下操作。
Q2：超声后出现白色粉末是什么？
→ 多为盐分析出。若粉末溶于水，重新用纯水超声即可；若不溶于水，可能是难溶性无机沉积物（如氧化物或硅酸盐），建议改用稀硝酸短时浸泡（仅限玻璃衬管），若仍无法去除，则直接更换衬管。
Q3：金属衬管能否加热清洗？
→ 可以，不锈钢（316L）衬管可在60℃以下的有机溶剂（正己烷、丙酮）中超声，温度过高（＞80℃）可能导致溶剂沸腾或局部过热。禁止明火加热或马弗炉煅烧。
Q4：没有马弗炉如何清除重度碳化？
→ 采用“溶剂-氧化”法：
DMSO 60℃浸泡2h → 纯水洗净 → 30%过氧化氢:水=1:2溶液浸泡1h（可50℃加热） → 超声10min → 纯水洗净。
此方法对玻璃管安全，效果约达煅烧的70~80%。
Q5：使用稀硝酸的安全注意事项有哪些？
→ 硝酸为强氧化性酸，操作时须遵守：
必须在通风橱内进行，佩戴耐酸手套、护目镜、实验服。
配制稀硝酸时，将浓硝酸缓慢加入纯水中，不可反向操作，防止飞溅。
清洗时间严格控制≤10分钟，避免过度腐蚀玻璃。
废液收集于专用耐酸废液桶，不可与有机物混合。
硝酸不适用于金属衬管及有涂层的惰性衬管。
